Preparazione e manutenzione

Collegare la macchina all'alimentazione elettrica come illustrato.

Punto luce
Spingere l'interruttore in posizione "I" per accendere la macchina e la lampadina.

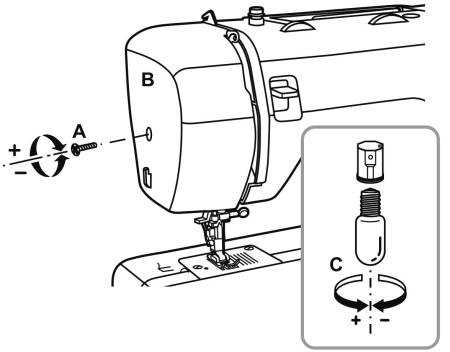

Disinserire la macchina staccando la corrente. Estrarre la spina dalla presa!

1. Svitare la vite (A) come illustrato.
2. Togliere il coperchietto. (B)
3. Svitare la lampadina (C) e sostituirla con una nuova.
4. Riavvitare il coperchietto e stringere bene la vite.

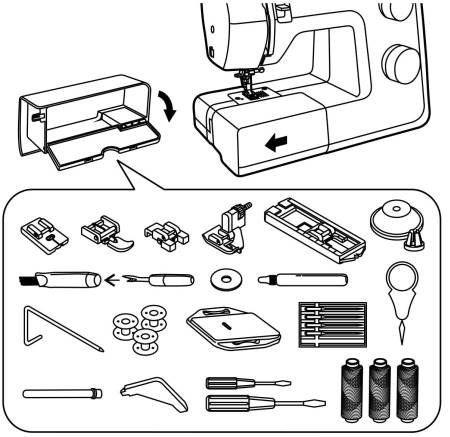

Se si deve cucire sul braccio libero estrarre il tavolo mobile in direzione della freccia.

L'interno del tavolo mobile può essere utilizzato come porta accessori.

All'interno dello scomparto a scatto sono disponibili gli accessori in dotazione.

ttenzione: Posizionare l'interruttore (20) su ("O")!

Sostituire l'ago periodicamente, soprattutto ai primi segni di difficoltà durante la cucitura.

Inserire l'ago come riportato nell'illustrazione:
A. Svitare la vite di fissaggio dell'ago, inserire l'ago e riavvitare la vite.
B. La parte piatta del gambo dell'ago deve essere rivolta all'indietro. Inserire l'ago fino al punto d'arresto alla fine del gambo dell'ago.
C/D. Inserire l'ago più a fondo possibile.

Usare solo aghi in perfetto stato. Possono verificarsi problemi con l'utilizzo di:
- aghi piegati
- aghi spuntati
- punte danneggiate

Per cucire tessuti con un grosso spessore si può aumentare lo spazio per la stoffa sotto il piedino sollevando ulteriormente la leva alza-piedino a due livelli. (Freccia)

Attenzione: Per tutte queste applicazioni posizionare l'interruttore su ("O")!

1. Montare il gambo
Alzare la barra premistoffa (A) sollevando la leva alza-piedino a due livelli. Montare il gambo (B) come riportato nell'illustrazione.

2. Inserire il piedino
Abbassare la barra premistoffa (A) fino a portare la scanalatura (C) direttamente sopra il perno (D). Abbassare completamente la barra premistoffa (A). Il piedino (a) si innesta.

3. Estrarre il piedino
Alzare il piedino. Spingendo leggermente in avanti la leva (E) il piedino si sblocca.

4. Inserire la guida per orli e impuntura (q)
Seguendo l'illustrazione inserire con cautela la guida per orli e impuntura (q), per es. per orli, pieghe, ecc.

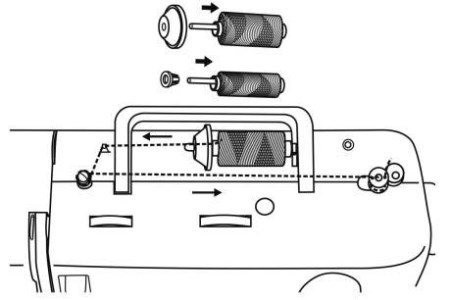

Mettere il rocchettp sul portarocchetto e fissare con un fermarocchetto .
- fermarocchetto piccolo per rocchetto stretto
- fermarocchetto grande per rocchetto grande

Prendere il filo dal rocchetto attraverso il guidafilo della spoletta.

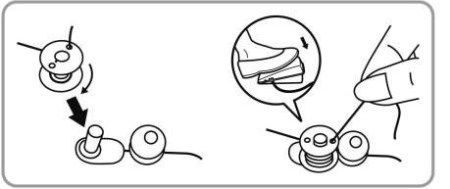

Tirare il filo dall'interno verso l'esterno attraverso il foro della spoletta vuota. Porre la spoletta sull'avvolgitore e spingere verso destra in posizione di avvolgimento.

Bloccare l'estremità del filo. Azionare l'avviatore a pedale e rilasciarlo dopo un paio di giri. Allentare il filo e possibilmente tagliarlo in prossimità della spoletta. Azionare nuovamente l'avviatore a pedale.

Attenzione: Premere l'interruttore in posizione ("O")!

Per inserire o rimuovere la spoletta l'ago deve essere completamente sollevato.

1. Aprire il coperchio.

2. Sollevare la linguetta (A) e rimuovere la capsula. Tenere la capsula con una mano..

3. Inserire la capsula in modo che il filo sia avvolto in senso orario (freccia).

4/5. Passare il filo nella fessura e sotto la linguetta.

6. Tenere con pollice e indice la linguetta della capsula (A).

7. Inserire la capsula nella sede del crochet.

Attenzione: Posizionare l'interruttore (20) su ("O")! Alzare la barra premistoffa sollevando la leva alza-piedino a due livelli, portare il tendifilo nella posizione più alta ruotando la manopola in senso antiorario. Per infilare seguire le frecce e i numeri sulla macchina da cucire.

1. Mettere il rocchetto (n) sul portarocchetto e fissare con un fermarocchetto.
- fermarocchetto piccolo per rocchetti stretti
- fermarocchetto grande per rocchetti larghi

2. Guidare il filo superiore attraverso il guidafilo superiore e il guidafilo della bobina da destra a sinistra, quindi portarlo in avanti nell'alloggiamento destro e guidarlo verso il basso.

3. Inserirlo a sinistra sotto la linguetta di guida (A) e poi di nuovo verso l'alto.

4. Guidare il filo da destra a sinistra nel tendifilo (1) e poi verso il basso.

5. Guidare il filo prima nel tendifilo grande metallico (B) e poi nella cruna dell'ago. Infilare l'ago sempre dal lato anteriore.

Infila filo

Per infilare più facilmente il filo nell'ago si può utilizzare l'infila filo.
1. Inserire l'infila filo nella cruna dell'ago da dietro in avanti.
2. Guidare il filo superiore nel cappio dell'infila filo.
3. Tirare l'infila filo all'indietro con il filo attraverso la cruna dell'ago.

Attenzione: Portare l'interruttore di alimentazione su "O" prima di inserire l'ago.

Attenzione: Sollevare l'ago al punto più elevato ruotando la manopola verso di sé fino a quando il segno (A) non coincide con la linea (B) sulla macchina.

Tensione filo superiore (A)

Regolazione di base della tensione filo superiore: "AUTO"
Per aumentare la tensione del filo superiore girare la rotella verso il numero successivo più grande. Per ridurre la tensione del filo regolare sul numero successivo più piccolo.
1. Tensione del filo superiore normale
2. Tensione del filo superiore troppo debole
3. Tensione del filo superiore troppo forte

Nota: La tensione del filo superiore deve essere impostata a 2-3 durante la cucitura di tessuti leggeri, come seta e jersey, ecc.

Tensione del filo inferiore (B)

Nota: La tensione del filo inferiore è impostata in fabbrica e normalmente non deve essere modificata.

Per controllare la tensione del filo inferiore inserire la spoletta piena nell'apposita capsula e poi lasciar pendere la capsula con il crochet all'estremità del filo. La tensione è corretta se con una leggera oscillazione la capsula piena si srotola ca. 5-10 cm verso il basso e poi si ferma. Se si srotola troppo facilmente, la tensione del filo inferiore è troppo debole. Se invece si srotola con difficoltà o non si srotola affatto la tensione del filo inferiore è troppo forte. Per regolare la tensione usare il cacciavite piccolo.

Attenzione: Isolare la macchina dall'alimentazione elettrica staccando la spina del cavo di alimentazione dalla presa di corrente. Per la pulizia della macchina, è necessario isolarla sempre dall'alimentazione elettrica.

Importante: Rimuovere periodicamente sfilacciature e residui dei fili.
